OPPC光纜懸垂線夾
預絞式懸垂是將OPPC光纜懸掛在輸電線路桿塔上。主要用于光纜與直線桿塔或轉角小于25°桿塔的聯接,每桿塔一套。線夾可以減小光纜在懸掛點上的靜態應力，提高光纜的抗振能力，克服風力振動的動力態應力；還可以保證光纜的彎曲不超過允許的數值，從而不產生彎曲應力，這樣便保證了光纖不會產生損耗。
2.2組成
單懸垂線夾為成套線夾，包括懸掛頭（由橡膠夾具、鋁夾板、Ｕ形夾套、螺栓、墊圈、螺母、防松插銷等組成）、外層預絞絲、內層預絞絲等，可選配掛環或宛頭掛板與絕緣子相連。
1、橡膠夾具：是由優質的三元乙丙橡膠及中心加強件組成，具有抗臭氧、耐老化、耐氣候老化性能，使用溫度的范圍大（-55℃— +120℃），具有較高的強度和彈性，較小的壓縮變形。
2、鋁夾板：由耐腐蝕鋁合金高壓精密壓鑄而成，表面經過特殊處理，光潔明亮，該鋁合金化學性能穩定，耐酸堿腐蝕性能好，并具有良好的機械性能。
3、U形夾套：鋁合金擠壓而成，用于固定鋁夾板，該鋁合金強度高。
4、宛頭掛板：熱鍍鋅國標鋼件。
2.3特點
1、接觸面積大，保證了握力，分布均勻無應力集中，能很好的保護光纜。
2、有好的動態承載能力，抗不平衡荷載能力，內層護線條增大了光纜在連接部位的剛度和強度。
3、橡膠襯件增大摩擦力的同時很好的保護光纜。
4、鋁合金夾板，有較高的抗腐蝕能力，使用壽命長，并降低線路損耗。
5、無需專用工具安裝簡單，方便，。
6、根據OPPC的參數選用合適的懸垂金具。
OPPC耐張線夾
4.1作用
預絞式耐張線夾用于光纜RTS小于120KN時，線路架設中與桿塔聯接，主要用在與終端桿塔、耐張桿塔、接續桿塔、轉角大于25°桿塔的聯接。
具體配置為：終端桿塔１套／桿塔；耐張桿塔、接續桿塔、轉角（仰角）大于25°的桿塔均為2套／桿塔。用戶根據選用規格表按纜徑、光纜最大工作張力（線夾最大使用張力）選配適合的耐張線夾。
4.2組成
內層護線條預絞絲，外絞絲，U型連接環，螺栓等，可選配掛環或宛頭掛板與絕緣子相連。
１、內層護線條預絞絲：材料選用鋁包鋼絲，與OPPC光纜所用的鋁包鋼絲為同一材料；預絞絲內壁通過高強度高分子水溶性環保膠粘劑粘有一層金鋼砂，以增加與光纜間的摩擦力。預絞絲在生產時被預制成四個子束，便于快速安裝。
２、中層，外層耐張預絞絲：材料選用鋁包鋼絲，預絞絲在工廠加工時被制成一束，并在內壁粘有一層牢固的白剛玉砂，以達到對光纜減小壓力的條件下增加耐張線夾的握力。為避免安裝誤差并便于快速安裝，預絞絲涂有彩色標記，亦可供預絞絲互換時使用。
３、Ｕ形連接環：熱鍍鋅精密鑄鋼Ｕ形連接環，根據OPPC的破斷載荷進行配套適用，性能安全可靠。
4、碗頭掛板：熱鍍鋅國標鋼件。
4.3特點
1、接觸面積大，分布均勻無應力集中，能很好的保護光纜。
2、對光纜有較大的握著力，對光纜的握著力不低光纜RTS {額定抗拉張度 }的95%
3、安裝簡單，施工方便，無需專用工具。
4、根據OPPC的參數選用合適的OPPC耐張線夾，一般推薦用于光纜RTS（額定抗拉強度）小于120KN時適用。

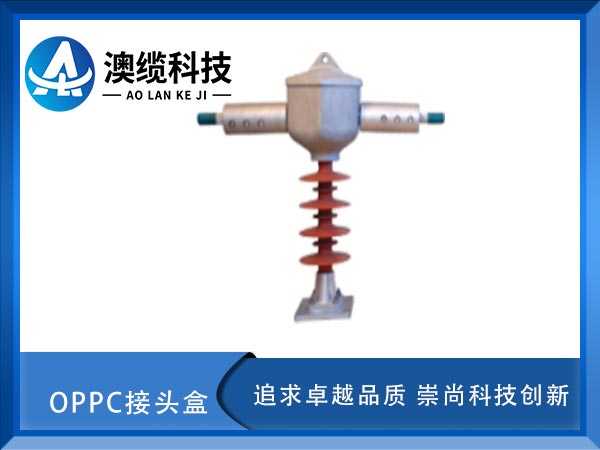

 OPPC接頭盒是整個工程中最為重要的部份，在OPPC中，由于電流和通信信號是在一根線纜中傳輸，所以要求在接頭盒中采用“高壓隔離絕緣”技術和光電分離技術，安全可靠地隔離高電壓和信號，將傳輸通信信號的光纖連接到零電位水平，保證線路的安全運行.

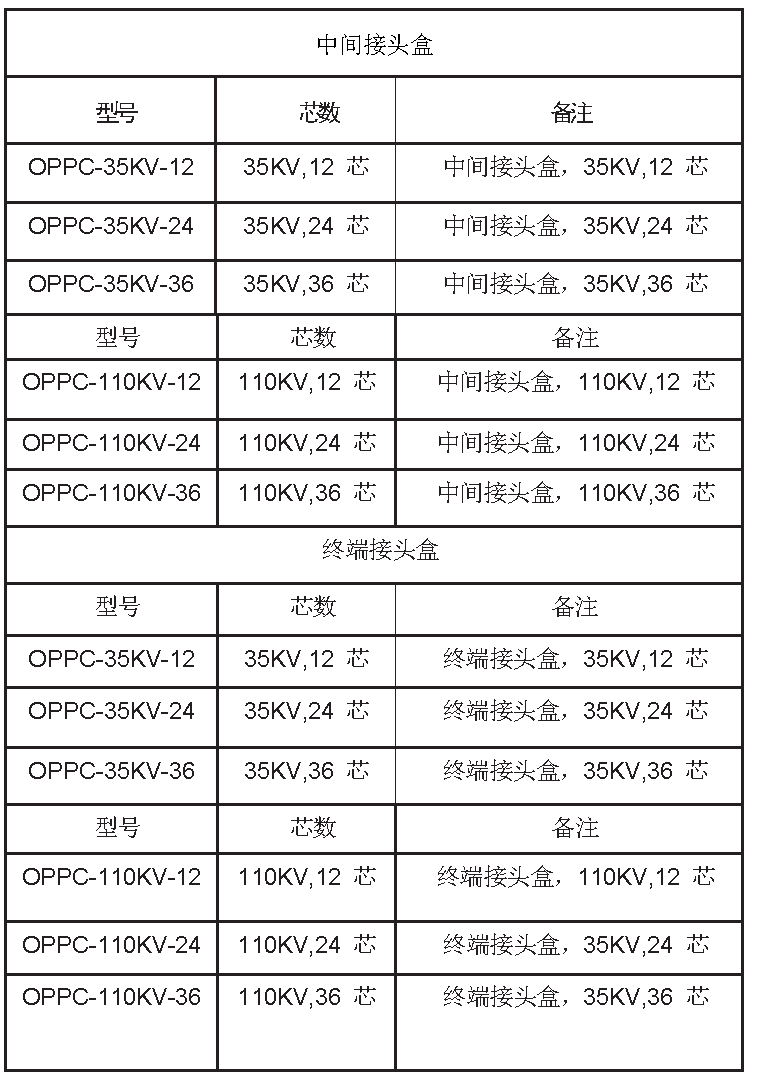

OPPC接頭盒采用與線路同樣電壓等級的“硅橡膠復合絕緣子”。根據使用方式的不同，可分為中間型和終端型。一般，中間接頭盒采用“導電式非絕緣接纖盒”，在上接頭盒一次熔接接續；而終端接頭盒采用高壓隔離絕緣接纖盒”，上、下兩次熔接接續。


OPPC金具是常規定制產品，如果您不能在線上找到合適的OPPC金具型號，我們可以根據您的需求報價并定制生產，并且提供相關的設計參數和配套金具圖紙，如果需要詢價采購，歡迎跟我們聯系：18528262827 王經理 （微信同號）
